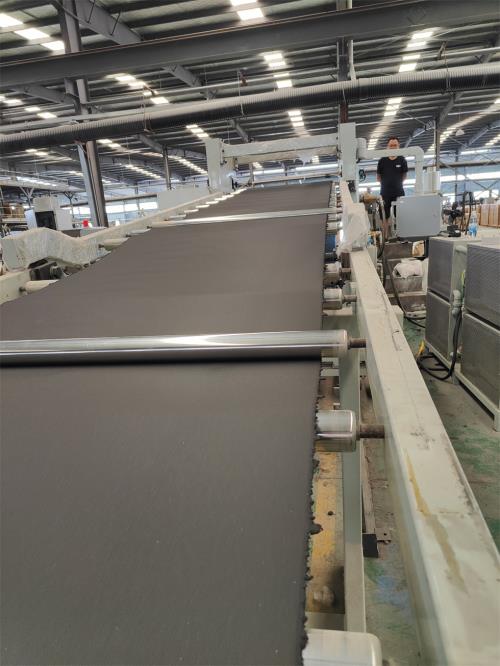

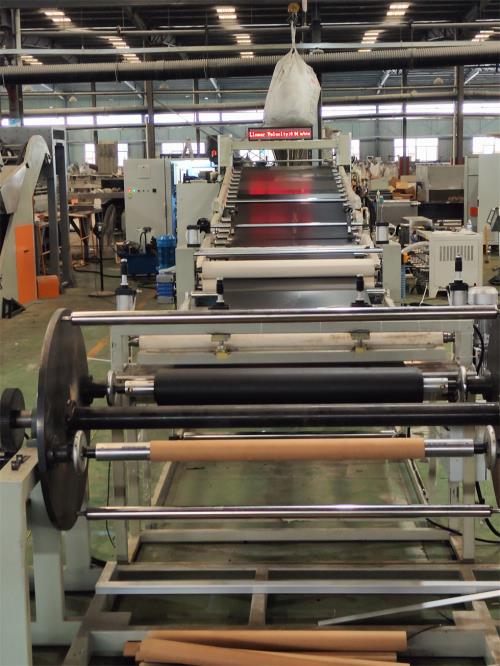

雙螺桿片材生產線_JDL_雙螺桿片材生產線 JDL-75B雙螺桿片材生產線

一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色Ⅱ、擠出工藝：（三顆粒一粉三油六小料配料系統---高混機---緩存箱）另外報價------單螺桿計量式喂料——-JDL-75B雙螺桿擠出機---——液壓板式換網系統------片材擠出模具-----三輥壓光------三輥冷卻系統----下覆膜裝置----托架冷卻------切邊裝置----冷卻牽引-----10米緩存區-----自動糾偏系統---三輥輸送帶----計米器------飛切系統-----單臂收卷機（推出功能）四個開袋系統------輸送帶平臺------主機采用：PLC控Ⅲ、加工物料：PVC片材 TPE片材要求：制品寬度：1000mm 制品厚度：1-4mm產 能：15噸/24小時注意事項：取決于客戶的配方、工藝、生產條件設備特點：這套設備是環保型；整套設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品，（發明專利號：CN201911312134.6）1.最大好處：主機0水排放；無水污染；環保好過2.齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞3.主機水箱冷卻系統采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，4.真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，5.節能:普通筒體筒體冷卻；例如：第5區溫度超高；這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；加我們委托第三方開發溫控模塊，溫控加熱系統比同類設備節能:10-20%電費，就是每噸能為客戶節省電費15元，每年大概能節約電費4-5萬

二. 技術配置

（一）單螺桿喂料系統

1)單螺桿喂料機；電機功率：1.5kw；“三晶或羅賓康”變頻調速器；

2）料斗里面加V型攪拌，電機功率：0.37KW

2）立式強制下料，電機功率：1.5KW,恒速

（二）JDL-75B雙螺桿擠出機

1、高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：800rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）

2）減速箱冷卻系統；

1)減速箱冷卻系統油泵功率：0.75kw；采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統
